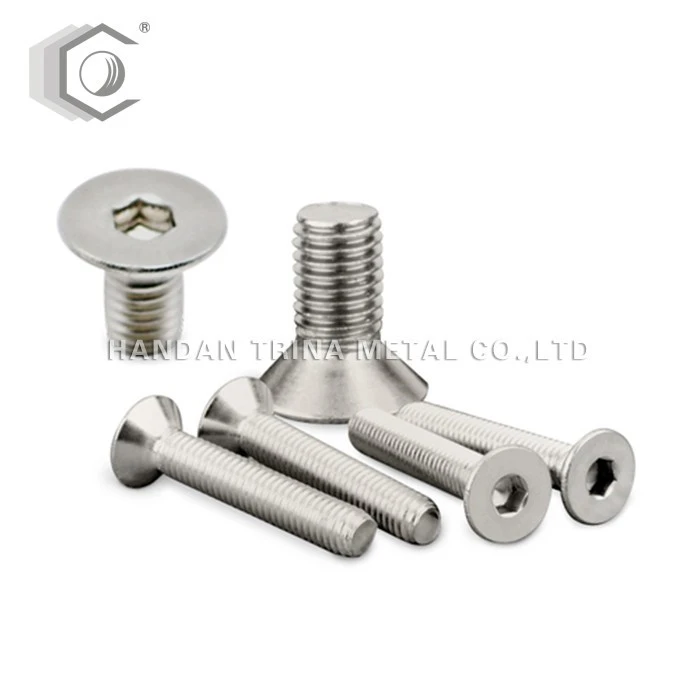

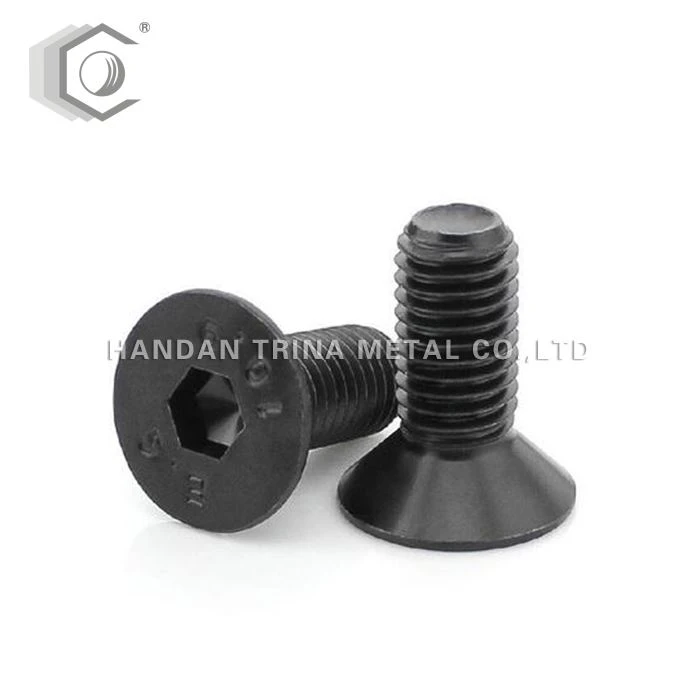

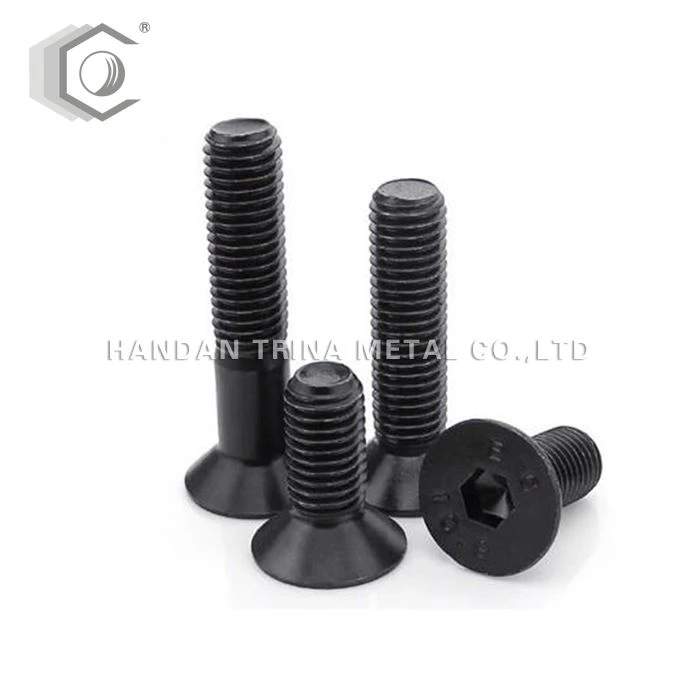

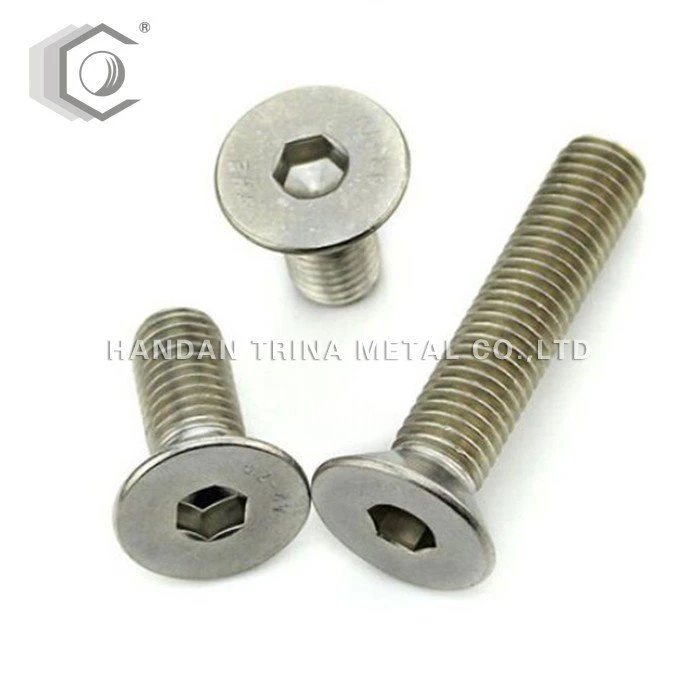

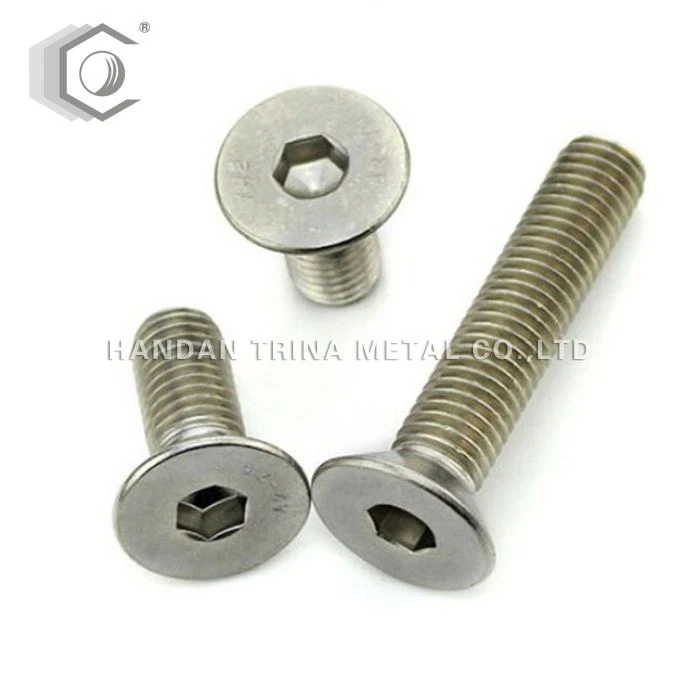

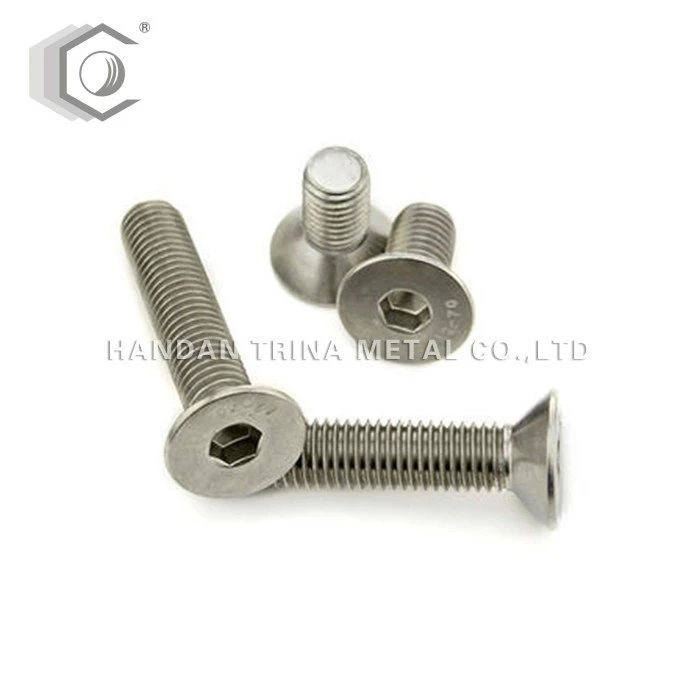

Il-boltijiet ta 'l-angolu intern mitfugħin jissejħu wkoll viti mitfugħa u viti tal-magni ċatti. Huma tip ta 'partijiet tal-kostruzzjoni. Ir-ras hija kon ta '90 grad, li huwa simili għal kamin komuni tal-injam. Ir-ras għandha skanalatura li tissikka l-għodda, bħal font, cross, hexagon, quincunx, pentagon, eċċ.
Daqs: M3-M24
Wiċċ ： Zp / ISWED
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Effett:
Fuq il-wiċċ tat-toqba tal-immuntar fuq il-biċċa tal-konnessjoni, sokit tond koniku ta '90 grad huwa mmaxinjat, u r-ras tal-kamin tal-magna ċatta tinsab fis-sokit tond u hija flaxx mal-wiċċ tal-biċċa tal-konnessjoni. Viti tal-magni ċatti jintużaw ukoll f'xi okkażjonijiet b'viti tal-magni ċatti b'nofs tondi. Dan it-tip ta 'kamin huwa aktar sabiħ u jintuża f'postijiet fejn il-wiċċ jista' jippermetti ftit sporġenza. Il-viti għandhom ir-rwol li jgħaqqdu żewġ oġġetti jew aktar u huma ħtieġa indispensabbli fil-ħajja ta 'kuljum jew fil-manifattura industrijali.
Istruzzjonijiet:
Il-viti tar-ras imwaqqgħin jintużaw l-aktar wara l-installazzjoni, il-wiċċ tal-partijiet ma jistax jiġi mgħolli, u l-partijiet imwaħħlin għandhom żewġ ħxuna, l-hekk imsejħa ħoxna, li jfisser li l-ħxuna tal-parti mwaħħla hija akbar mill-ħxuna tal- ras tal-kamin bil-kamin Wara li l-kamin ikun issikkat, għad hemm parti mill-kamin li ma tidħolx fit-toqba bil-kamin. F'dan il-każ, il-kamin bil-magħsur definittivament jista 'jkun issikkat. Normalment ikun hemm sitwazzjoni oħra, jiġifieri, il-ħxuna tal-partijiet imwaħħla hija inqas mill-għoli tar-ras tal-kamin bil-kamin, li huwa komuni f'partijiet tal-folja tal-metall f'tagħmir mekkaniku, bħall-konnessjoni taċ-ċappetta tax-xażi, il-bieb u l-kaxxa; il-folja tal-metall tat-tagħmir Konnessjoni tal-kopertura u t-tagħmir, eċċ. Minħabba l-ħxuna żgħira tal-parti, il-kamin minn toqba tal-parti tal-folja tal-metall imwaħħla hija kompletament toqba konika. F'dan il-każ, meta l-kamin bil-kamin issikkat ikun issikkat, ir-ras tal-kamin mhix wiċċ koniku biex tikkompressa l-parti tal-folja tal-metall, Iżda l-qiegħ tar-ras tal-kamin u l-parti ta 'fuq tat-toqba bil-kamin huma mbuttati. Għalkemm il-kamin iħoss li l-kamin huwa ssikkat, il-parti tal-folja tal-metall hija mwaħħla minflok tiġi ppressata. F'dan il-każ, għalkemm il-kamin iħoss li l-kamin huwa ssikkat, il-folja tal-metall Il-biċċa tad-deheb tabilħaqq mhix issikkata. Din hija sitwazzjoni komuni ħafna.
